Instalacja LCLT - instrukcja montaży listwy LED

W odpowiedzi na liczne prośby i pytania naszych czytelników, poniżej prezentuję czytelną instrukcję popartą dokumentacją fotograficzną, dzięki której z łatwością samodzielnie wykonacie montaż dodatkowego oświetlenia LED do bagażnika LCLT.

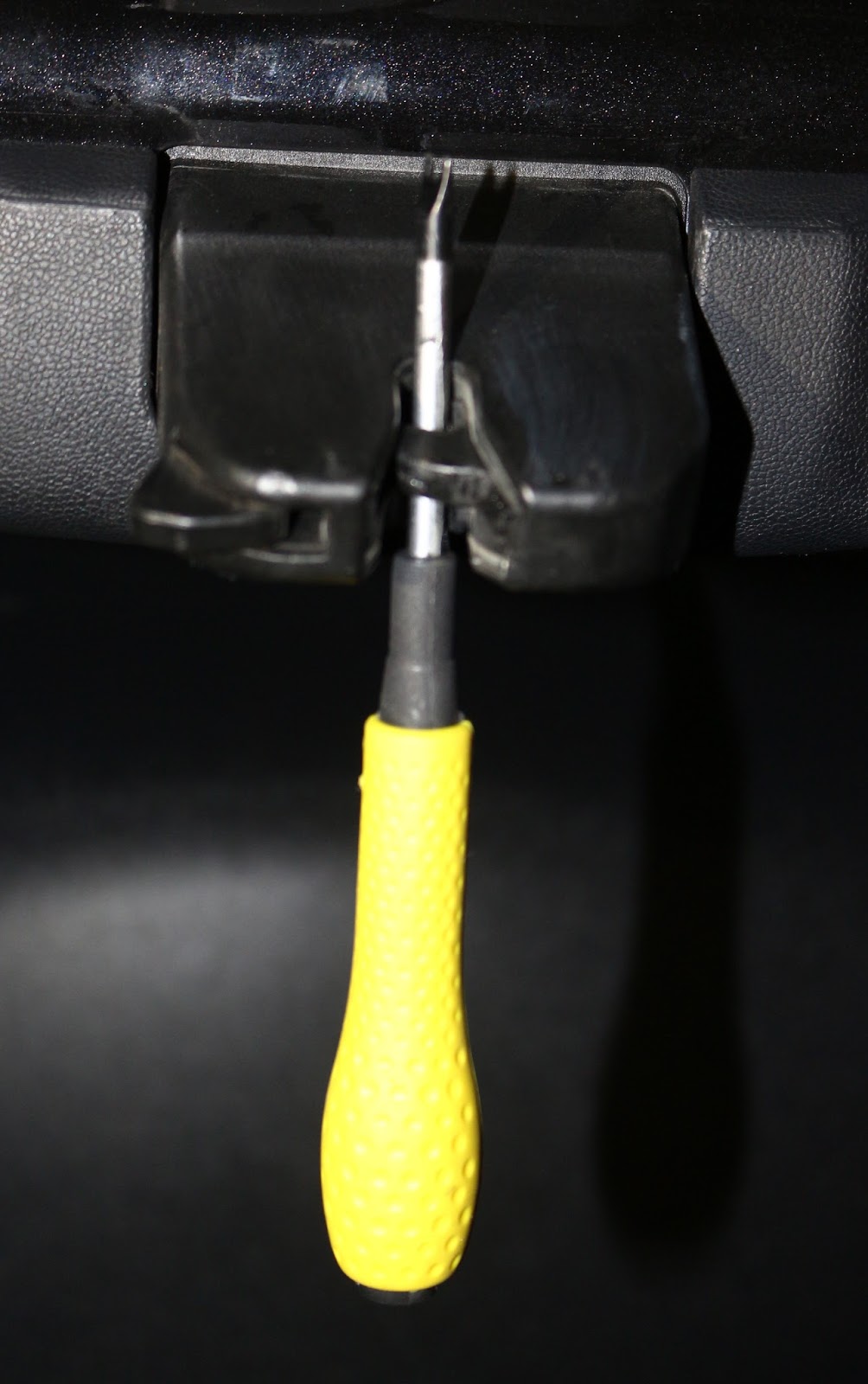

1. W pierwszej kolejności ryglujemy zamek klapy bagażnika (wystarczy posłużyć się śrubokrętem) po włożeniu go w zamek, lampka(i) boczna(e) w bagażniku powinna(y) zgasnąć, albowiem w ten sposób odcinamy "-" pomimo tego, iż klapę mamy otwartą.

2. Następnie wyjmujemy z komory bezpiecznikowej, bezpiecznik odpowiedzialny za instalację oświetlenia komory bagażnika. W komorze bezpiecznikowej znajdziecie specyfikację, według której określicie właściwy bezpiecznik. Po wyjęciu bezpiecznika, odkładamy go na bok i mamy przez to odcięty "+" (OIIFL sedan/kareta - bezpiecznik nr 15).

3.  Po wykonaniu ww. czynności (1,2) delikatnie podważamy płaskim śrubokrętem lampkę boczną w bagażniku celem jej wysunięcia z otworu.

4. Teraz przystępujemy do instalacji samej listwy. W tym celu proponuję ściągnięcie półki i przykręcenie uchwytów w które następnie wsuniemy listwę. W sedanie proponuję wkręcić uchwyty w miejscu pomiędzy zawiasami, albowiem przez całą długość półki biegnie tam metalowy tunel w środku przez co będzie listwa się idealnie trzymała

5. Teraz układamy wiązkę LCLT. Koniec z gniazdem JACK pozostaje nam przy półce, natomiast pozostałą część wiązki zakończoną gniazdem i wtyczką układamy pod poszyciem i wyciągamy jej koniec (podwójny) przez otwór w którym zainstalowana byłą lampka. Teraz odpinamy wtyczkę od lampki i przyłączamy ją do gniazda zainstalowanego przy wiązce LCLT, a wtyczkę jaka została nam wolna z wiązki wpinamy do lampki bocznej.

7. Teraz wkładamy lampkę boczną na swoje miejsce i możemy, wyjąć śrubokręt z zamka klapy bagażnika oraz włożyć bezpiecznik na swoje miejsce.

Jeśli potrzebuje ktoś bliższych informacji zapraszam do kontaktu ze mną.

Tel. 605 843 833

Efekt końcowy
